SSQ-1型套管式伸縮器
設計安裝數據表：公稱通徑DN(mm)最小長度(mm)安裝長度(mm)最大長度(mm)伸縮量40130150170405013515517540651501752005080170200230601001702052407012519022526070150210250290802002202603008025023527531590300235…
| |
設計安裝數據表：
|
公稱通徑 DN(mm) |
最小長度 (mm) |
安裝長度 (mm) |
最大長度 (mm) |
伸縮量 |
|
40 |
130 |
150 |
170 |
40 |
|
50 |
135 |
155 |
175 |
40 |
|
65 |
150 |
175 |
200 |
50 |
|
80 |
170 |
200 |
230 |
60 |
|
100 |
170 |
205 |
240 |
70 |
|
125 |
190 |
225 |
260 |
70 |
|
150 |
210 |
250 |
290 |
80 |
|
200 |
220 |
260 |
300 |
80 |
|
250 |
235 |
275 |
315 |
90 |
|
300 |
235 |
280 |
325 |
90 |
|
350 |
250 |
295 |
340 |
90 |
|
400 |
260 |
305 |
350 |
90 |
|
450 |
260 |
305 |
350 |
90 |
|
500 |
270 |
315 |
360 |
100 |
|
600 |
280 |
330 |
380 |
100 |
|
700 |
300 |
350 |
400 |
100 |
|
800 |
330 |
380 |
430 |
100 |
|
900 |
330 |
380 |
430 |
100 |
|
1000 |
350 |
400 |
430 |
100 |
|
1200 |
350 |
400 |
450 |
100 |
|
1400 |
390 |
445 |
450 |
110 |
|
1600 |
410 |
465 |
500 |
110 |
|
1800 |
430 |
485 |
520 |
110 |
|
2000 |
450 |
510 |
540 |
120 |
|
2200 |
480 |
545 |
570 |
130 |
|
2400 |
500 |
570 |
610 |
140 |
|
2600 |
540 |
615 |
640 |
150 |
|
2800 |
580 |
660 |
690 |
160 |
|
3000 |
650 |
750 |
740 |
200 |
1、該產品為各種給排水管道、水塔、水泵、水表、閥門的安裝拆卸提供了極大方便，給長距離管路因溫差引起的伸縮起到了很好的調節作用。
2、安裝前須松開壓盤螺栓、將伸縮管拉至安裝長度、然后用對角法擰緊，切勿壓偏如架空使用兩端須安裝相應的固定支架。
3、法蘭連接采用GB4216.3-4216.5標準 。
4、如選用其它規格可另行生產。
橡膠接頭 撓性橡膠接頭…
橡膠接頭、卡箍橡膠接頭、大翻邊橡膠接頭新躍橡膠接頭廠家，專業生產，量大從優！
不銹鋼雙法蘭限位伸縮…
不銹鋼雙法蘭伸縮接頭是由本體、密封圈、壓蓋、伸縮短管等主要部件組成。在松套伸縮接頭原有性能的基礎上增設限位裝置，在最大伸縮量處用雙螺母鎖定。管道在允許的伸縮量中可以自由伸縮，一旦超…

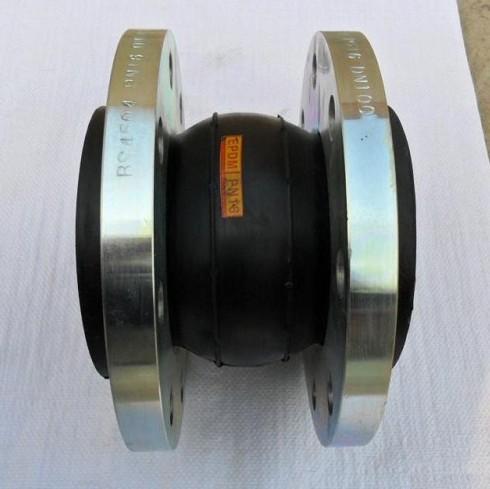

可曲撓橡膠接頭
